Подшипник — основа любого вращающегося узла. Если посадочное место под него в корпусе или на валу изношено, подшипник начинает болтаться, греться, вибрировать. В итоге выходит из строя сам подшипник, а за ним и весь узел. Покупать новый корпус или вал часто нецелесообразно — дорого и долго. Гораздо выгоднее выполнить восстановление посадочных мест под подшипники. Это комплекс технологических операций, который возвращает геометрию и размеры детали. Разбираем, какие методы применяются и когда какой выбрать.
Посадочные места под подшипники работают в жёстких условиях: нагрузки, вибрации, перепады температур. Со временем они изнашиваются. Основные причины:
В результате на посадочной поверхности появляются задиры, вмятины, овальность, конусность. Подшипник начинает болтаться, появляется люфт, ударные нагрузки, ускоряется разрушение.
Способ восстановления зависит от степени износа, материала детали и её конструктивных особенностей.

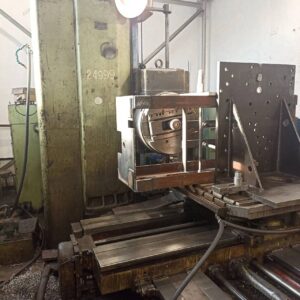

Используется, когда износ небольшой и деталь имеет запас по толщине стенки. Посадочное отверстие растачивают на станке до ближайшего ремонтного размера, а затем подбирают подшипник с соответствующим наружным диаметром.
Плюсы: быстро, дёшево, не требуется дополнительных материалов.
Минусы: не для всех подшипников есть ремонтные размеры, нельзя применять при большом износе.
Если износ большой или ремонтного размера нет, отверстие растачивают до номинала и запрессовывают тонкостенную втулку. Втулку изготавливают из бронзы, стали или антифрикционного материала. Затем втулку растачивают под нужный диаметр.
Плюсы: восстанавливается любой износ, можно использовать оригинальный подшипник, высокая прочность.
Минусы: сложнее в изготовлении, требуется точная обработка втулки.
Для стальных и чугунных деталей можно наплавить слой металла на изношенную поверхность. Затем деталь растачивают под номинальный размер. Используют ручную дуговую сварку, аргонодуговую или наплавку под флюсом.
Плюсы: восстанавливается исходный размер, прочность не ниже заводской.
Минусы: сложный технологический процесс, требуется термообработка для снятия напряжений, риск коробления.
Восстановление посадочных мест под подшипники в нашей компании — это чёткий технологический процесс, от диагностики до контроля.
Редуктор привода. Корпус редуктора имел износ посадочного места под подшипник — овальность 0,15 мм. Заказчик уже хотел покупать новый корпус (3 месяца ожидания). Мы расточили отверстие под ремонтный размер, изготовили втулку, запрессовали и расточили под штатный подшипник. (срок — 5 дней).
Станина токарного станка. Посадочное место под подшипник шпинделя было разбито до 0,3 мм овальности. Применили наплавку (чугун — аргонодуговая сварка), затем расточку. Станок восстановил точность.
Гидронасос. Корпус насоса имел задиры на посадочном месте под подшипник. Износ 0,25 мм. Расточили, запрессовали втулку, расточили в размер. Насос работает как новый.
Когда восстановление нецелесообразно
В таких случаях проще заказать новую деталь.
Почему выбирают «Уралремдеталь»
Мы не просто ремонтируем детали, а возвращаем им геометрию и прочность. В нашем распоряжении:
Мы работаем с любыми материалами: сталь, чугун, бронза, алюминий. Выполняем восстановление посадочных мест под подшипники как для единичных деталей, так и для серий.
Восстановление посадочных мест под подшипники — это реальная альтернатива покупке новых дорогих корпусов и валов. Правильно выбранный метод (расточка под ремонтный размер, запрессовка втулки или наплавка) продлевает жизнь оборудованию на годы. Если у вас есть детали с изношенными посадочными местами — не спешите их выбрасывать. Привезите в «Уралремдеталь», посмотрим, что можно сделать. Сэкономите бюджет и время.
Нужен ремонт или изготовление новых деталей — звоните. Работаем по всей России.
